الحديد الذي لا يراه أحد بعد الصب
مكونات تسليح الجسور والأعمدة، والغطاء الخرساني، والأشاير، وما يستلم في الحديد قبل صب السقف.
بعد الصب يختفي الحديد داخل الخرسانة ولا يرى مرة أخرى، ولهذا يعد استلام التسليح قبل الصب من أهم لحظات المشروع. الخرسانة وحدها تتحمل الضغط جيدا لكنها ضعيفة في الشد، والحديد هو الذي يحمل الشد ويمنع العنصر من التشقق والانهيار. هذا الشرح مبني على صور تسليح سقف في مشروع فيلا بحي العارض.
آخر تحديث: سبتمبر 2026 · الصور من مواقع مشاريع أفق العلا في الرياض
الجواب المختصر
تسليح الجسر قفص من أسياخ طولية في الأعلى والأسفل تربطها كانات، وتسليح العمود أسياخ رأسية تحيط بها كانات أفقية. تحدد المخططات الإنشائية القطر والعدد والمسافات، ويستلم كل ذلك قبل الصب مع التأكد من الغطاء الخرساني حول الحديد، ومن الأشاير التي تربط الدور الحالي بالذي فوقه.

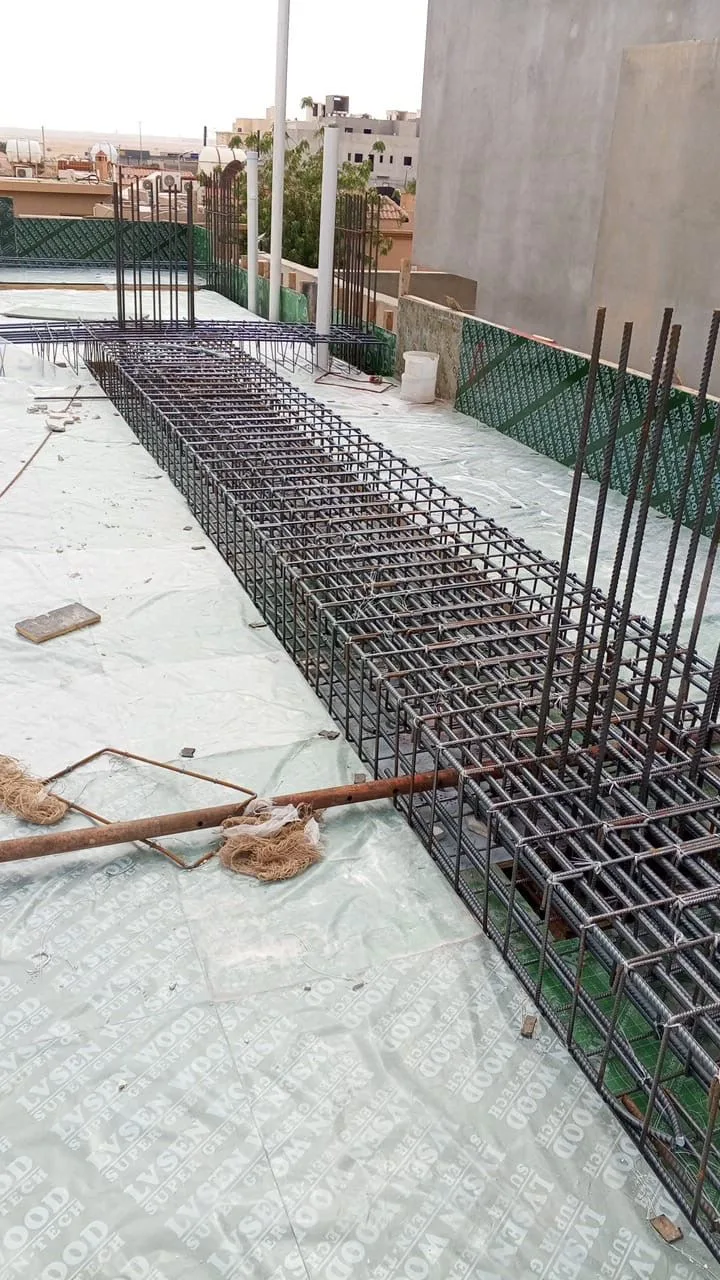

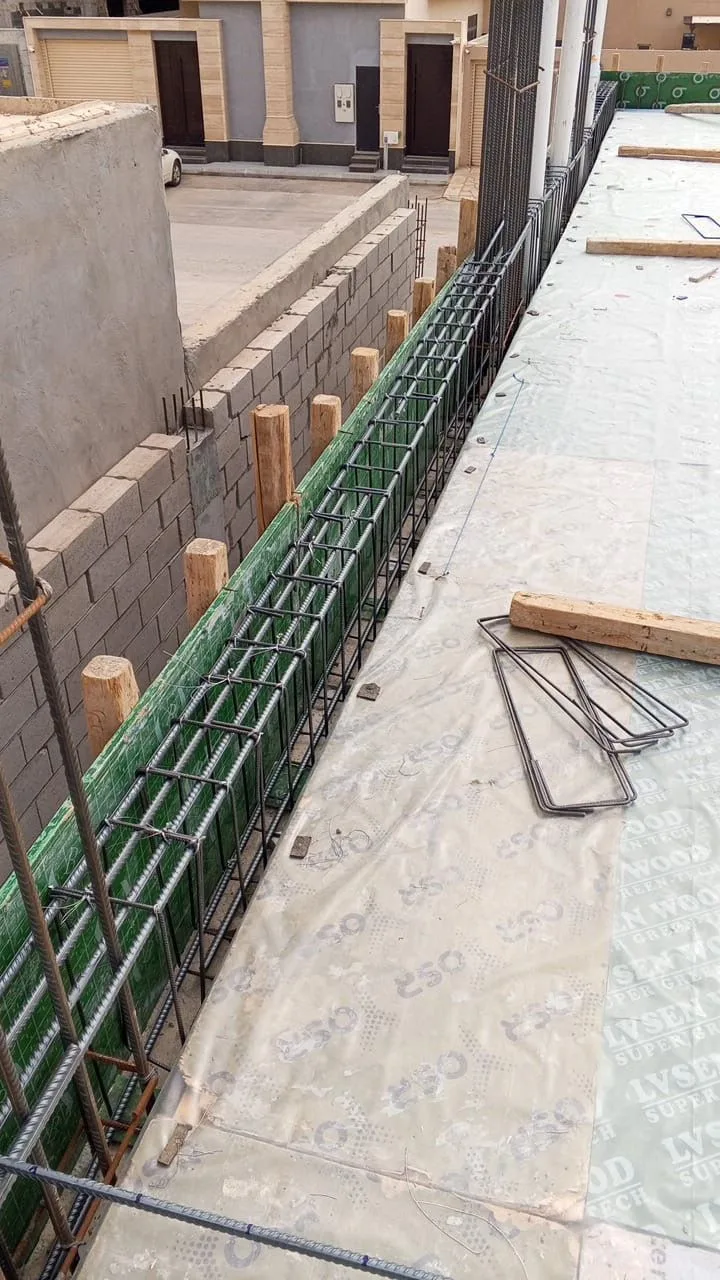

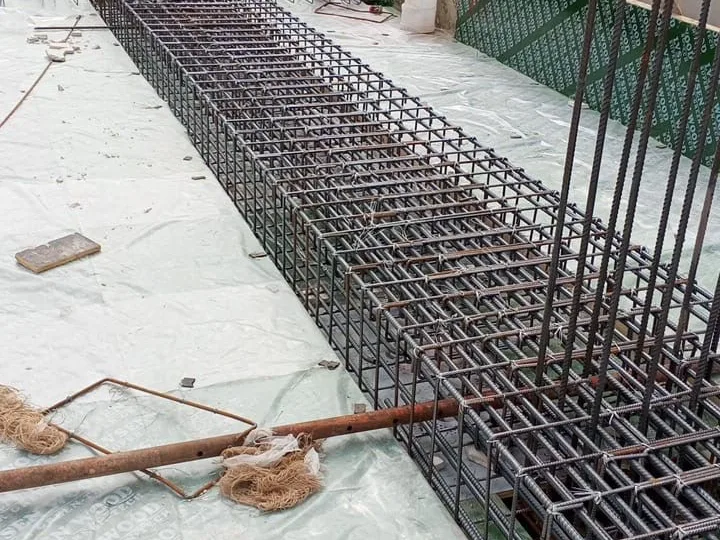

مكونات تسليح الجسر
الحديد الرئيسي السفلي
يقاوم الشد في منتصف الجسر حيث ينحني الجسر للأسفل تحت الحمل.
الحديد العلوي
يقاوم الشد فوق الركائز والأعمدة، ويحمل الكانات في مكانها.
الكانات
حلقات مغلقة حول الحديد الطولي تقاوم قوى القص وتمنع تفلطح القفص. تتقارب عادة قرب الأعمدة حيث القص أعلى، وتتباعد في منتصف الجسر، حسب المخطط.
حديد الانكماش والتعليق
أسياخ إضافية في الجسور العميقة أو حول الفتحات يحددها المصمم.
مكونات تسليح العمود
أسياخ رأسية موزعة على محيط العمود، تحيط بها كانات أفقية تمنع الأسياخ من الانبعاج تحت الضغط. وفي أعلى العمود تترك أطراف الأسياخ بارزة فوق منسوب السقف، وهي ما يسمى الأشاير، لتتصل بأعمدة الدور التالي.
الغطاء الخرساني
الغطاء الخرساني هو المسافة بين سطح الخرسانة وأقرب قطعة حديد. هو ما يحمي الحديد من الصدأ والحريق، ويسمح للخرسانة بالتماسك مع الحديد. ينص كود ACI 318، الذي بني عليه الكود السعودي للخرسانة SBC 304، على حد أدنى للغطاء حسب ظروف العنصر، ومنها:
| حالة العنصر | الحد الأدنى للغطاء |
|---|---|
| خرسانة مصبوبة مباشرة على التربة ومعرضة لها دائما، مثل القواعد | 75 مم |
| معرضة للجو أو ملامسة للتربة، أسياخ قطر 16 مم فأقل تقريبا | 40 مم |
| معرضة للجو أو ملامسة للتربة، أسياخ أكبر | 50 مم |
| غير معرضة للجو: بلاطات وجدران | 20 مم |
| غير معرضة للجو: جسور وأعمدة (على الكانات) | 40 مم |
يحفظ الغطاء في الموقع بالبسكوت أو الكراسي البلاستيكية تحت الحديد وعلى جوانبه. والقيم الملزمة لمشروعك هي المكتوبة في مخططه الإنشائي.
ما الذي يستلم في الحديد قبل الصب؟
| البند | ما يراجع |
|---|---|
| الأقطار والأعداد | مطابقة المخطط لكل جسر وعمود |
| الكانات | المسافات، والإغلاق، ووجود الخطاف في نهاية الكانة |
| الوصلات | أطوال التراكب ومواقعها كما في المخطط |
| الغطاء | وجود البسكوت والكراسي، وعدم التصاق الحديد بالشدة |
| الأشاير | أطوالها وأماكنها وتثبيتها لأعمدة الدور التالي |
| التقاطعات | ترتيب حديد الجسور المتقاطعة دون أن يمنع مرور الخرسانة |
| النظافة | خلو الحديد من الزيت والطين والصدأ المتقشر |
مثال من مشاريعنا

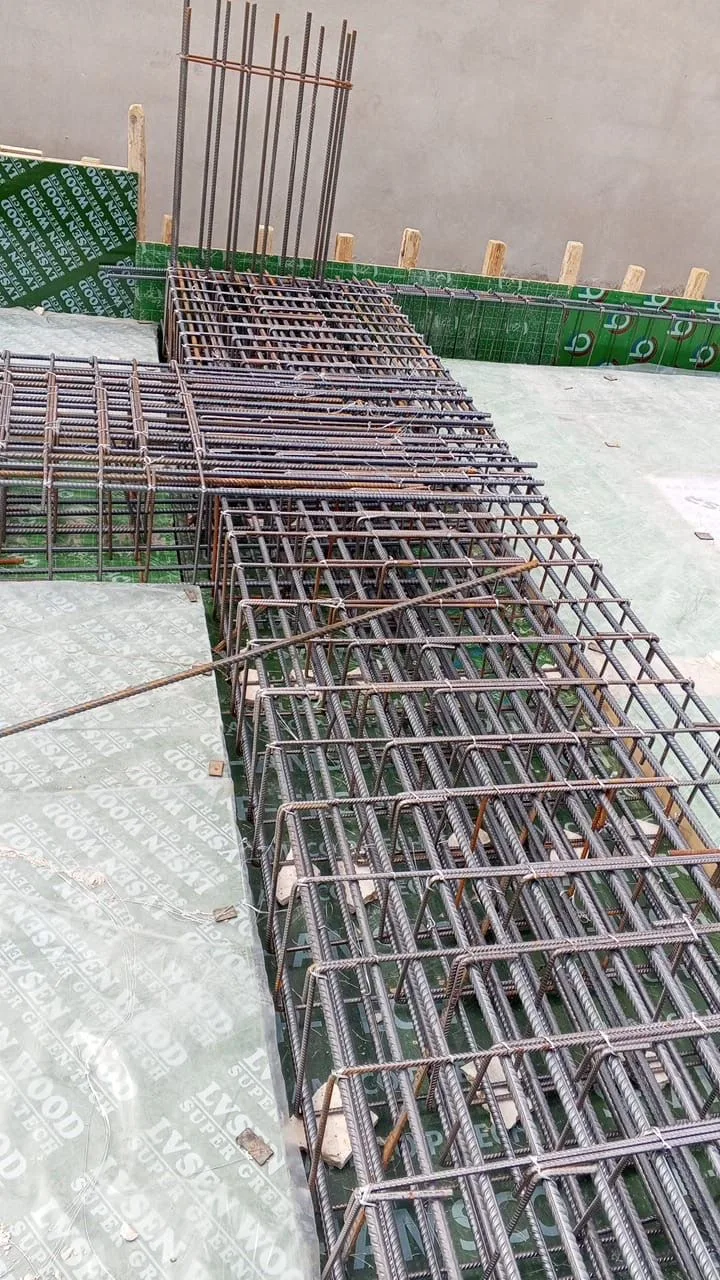

في مشروع فيلا تسليم مفتاح في حي العارض صورت تقاطعات الجسور مع أشاير الأعمدة قبل الصب، لأن هذه النقاط الأكثر ازدحاما بالحديد والأصعب في مرور الخرسانة والهزاز. الصور تبقى مرجعا للمالك بعد أن يختفي الحديد داخل السقف.
أخطاء شائعة في التسليح
- حديد ملاصق للشدة بلا بسكوت، فيظهر أو يصدأ بعد الفك.
- كانات متباعدة قرب الأعمدة، حيث يجب أن تتقارب.
- وصلات حديد متجمعة في نفس المقطع بدل توزيعها كما في المخطط.
- أشاير قصيرة أو مائلة لا تكفي لعمود الدور التالي.
- ازدحام الحديد عند التقاطعات بلا مسافة لمرور الخرسانة.
- المشي على قفص التسليح وتغيير شكله قبل الصب.
أسئلة شائعة
ما الفرق بين الحديد العلوي والسفلي في الجسر؟
السفلي يقاوم الشد في منتصف البحر، والعلوي يقاوم الشد فوق الأعمدة. توزيعهما يحدده التصميم الإنشائي.
لماذا تتقارب الكانات قرب العمود؟
لأن قوة القص في الجسر تكون أكبر قرب الركائز.
ما هي الأشاير؟
أطراف أسياخ الأعمدة التي تترك بارزة فوق السقف لتتصل بأعمدة الدور التالي.
كم يجب أن يكون الغطاء الخرساني؟
يحدده المخطط حسب العنصر وظروفه. الحدود الدنيا في كود ACI 318 تتراوح من 20 مم للبلاطات الداخلية إلى 75 مم للخرسانة المصبوبة على التربة.
الخطوة التالية
تريد جهة تستلم الحديد قبل كل صبة؟ تفاصيل التنفيذ في مقاول عظم في الرياض، والاستلام نيابة عنك في الإشراف الهندسي. أو أرسل مخططاتك للمراجعة.
مراجع
- ACI 318 وجدول الغطاء الخرساني للخرسانة المصبوبة في الموقع.
- الكود السعودي للخرسانة الإنشائية SBC 304.
