المبنى المستقيم يبدأ من خيط وشاقول
الأدوات التي تضبط بها الاستقامة والمناسيب في موقع البناء: الشاقول والخيط والميزان والخرطوم والليزر، ومتى تستخدم كل أداة.
عمود مائل بضع سنتيمترات قد لا يلاحظه أحد وقت الصب، لكنه يظهر لاحقا في البلوك واللياسة والبلاط والأبواب. لهذا تستلم الاستقامة والمناسيب قبل كل صبة، وبأدوات بعضها قديم جدا ومازال أدق وأسرع من غيره في مواقف معينة. الصور من استلام أعمدة ملحق فيلا في حي العارض.
آخر تحديث: سبتمبر 2026 · الصور من مواقع مشاريع أفق العلا في الرياض
الجواب المختصر
الشاقول والخيط لضبط الاستقامة الرأسية، والخيط المشدود لتوقيع المحاور والاستقامة الأفقية، والميزان لضبط الأفقية والرأسية لمسافات قصيرة، وخرطوم الماء أو جهاز الليزر لنقل المنسوب بين نقاط متباعدة، والأجهزة المساحية لتوقيع المحاور على الأرض من المخطط.
الأدوات واستخداماتها
| الأداة | الاستخدام | ملاحظة |
|---|---|---|
| الشاقول | استقامة الأعمدة والجدران رأسيا | ثقل معلق بخيط؛ لا يحتاج كهرباء ولا معايرة |
| الخيط | توقيع المحاور وضبط استقامة الصفوف والمداميك | يجب أن يشد جيدا ويثبت على نقاط ثابتة |
| الشريط المتري | قياس المسافات والانحراف عن الخيط | يقرأ الانحراف في أكثر من ارتفاع |
| الميزان | الأفقية والرأسية لمسافات قصيرة | يتحقق منه بقلبه على نفس السطح |
| خرطوم الماء | نقل المنسوب بين نقاط متباعدة | بلا فقاعات هواء داخله |
| ميزان الليزر | المناسيب والاستقامة في مساحات كبيرة بسرعة | يحتاج تحققا دوريا من معايرته |
| الأجهزة المساحية | توقيع المحاور ونقاط الأساسات من المخطط | يعمل عليها مساح مختص |
كيف يستلم عمود قبل الصب؟

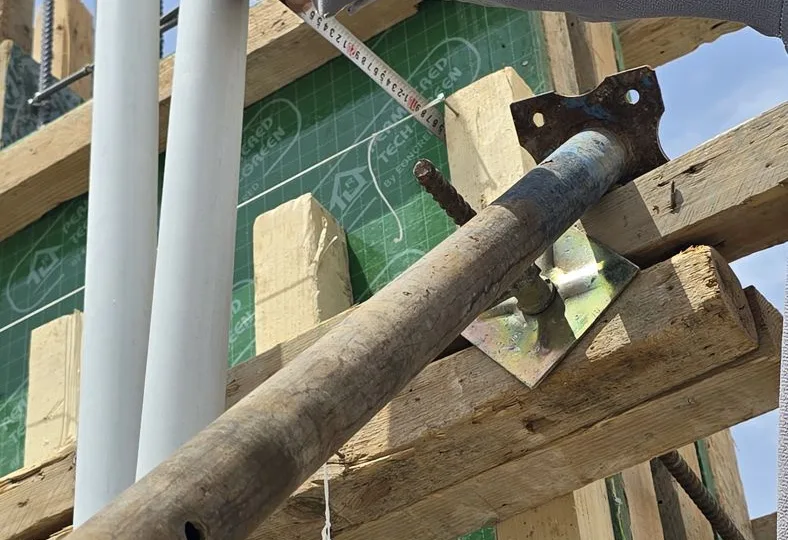

- تعليق الشاقول أو شد خيط رأسي على وجه شدة العمود.

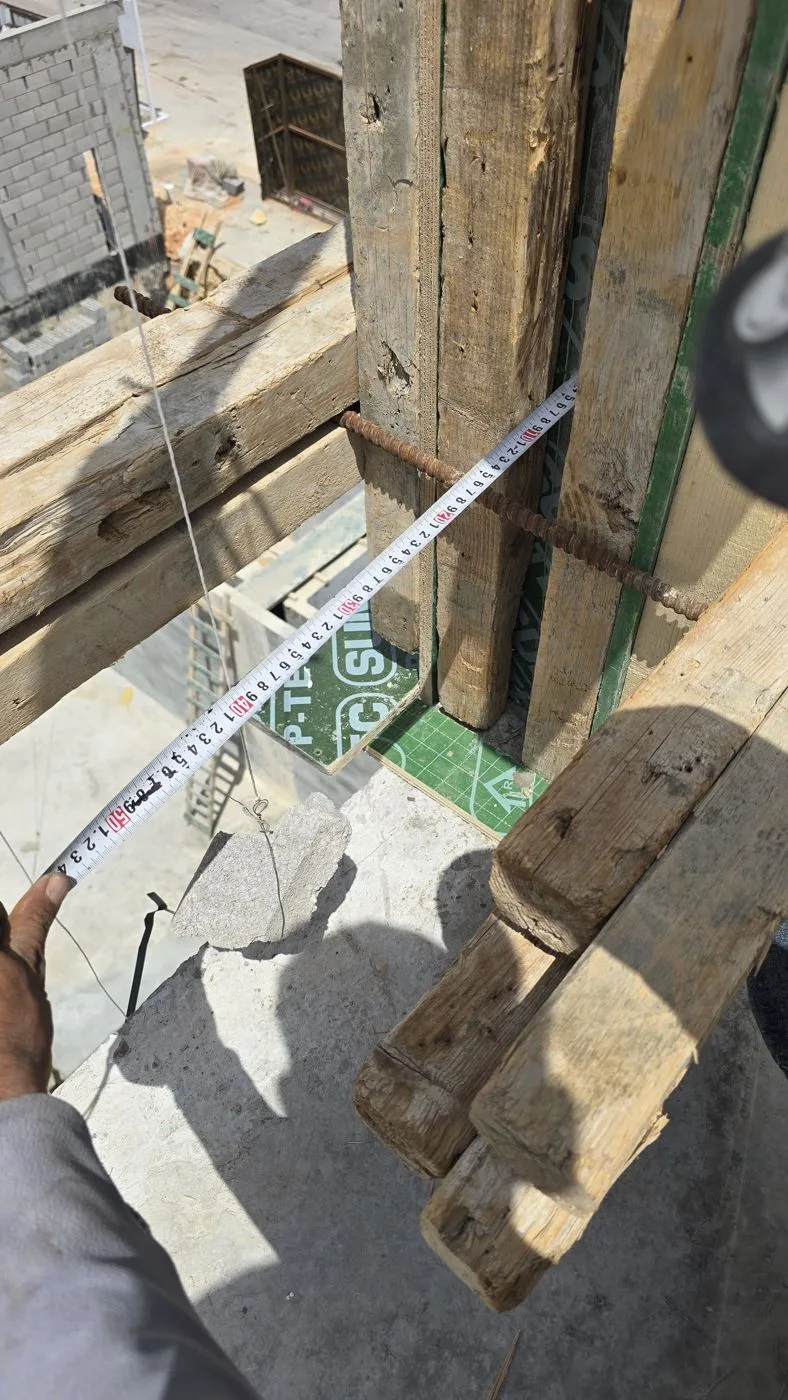

- قياس المسافة بين الخيط والشدة في أعلى العمود وأسفله.
- تكرار القياس على وجهين متجاورين للعمود.
- تعديل الدعامات المائلة حتى يتساوى القياس.
- تثبيت الشدة ثم إعادة القياس بعد التثبيت.
- تسجيل الاستلام بالصور قبل الصب.
مثال من مشاريعنا
في مشروع فيلا تسليم مفتاح في حي العارض استلمت شدة كل عمود من أعمدة الملحق بالشاقول والخيط، وقيس الانحراف عند القاعدة والأعلى بالشريط، ووقعت محاور السقف بالخيط على أرضية الشدة قبل التسليح.
أخطاء شائعة
- الاعتماد على النظر بدل القياس.
- خيط غير مشدود أو مثبت على نقطة تتحرك.
- ميزان غير مضبوط لا يتحقق منه.
- استلام الاستقامة قبل تثبيت الشدة ثم تحركها أثناء الصب.
- عدم إعادة القياس بعد الصب مباشرة لتصحيح ما يمكن تصحيحه.
أسئلة شائعة
ما هو الشاقول؟
ثقل معلق بخيط يتدلى رأسيا بفعل الجاذبية، ويستخدم لضبط استقامة الأعمدة والجدران.
هل الليزر أدق من الشاقول؟
الليزر أسرع في المساحات الكبيرة، والشاقول دقيق وموثوق لعمود واحد ولا يحتاج معايرة. كثير من المواقع تستخدم الاثنين.
كيف أتحقق من الميزان؟
ضعه على سطح واقرأ الفقاعة، ثم اقلبه على نفس المكان؛ إذا اختلفت القراءة فالميزان يحتاج ضبطا.
